Gestion efficace des cylindres avec une intégration transparente des plans CAD.
Dans le module ADMINISTRATION / CYLINDRE, vous avez accès aux cylindres de l’installation actuelle. Ici, vous pouvez créer de nouveaux cylindres, modifier les données des cylindres existants, supprimer des cylindres, et bien plus encore.
Remarque : Plus vous travaillez avec soin ici, plus vous disposerez de possibilités d’analyse par la suite.
Créer un Nouveau Cylindre
Attention : Cette action est uniquement possible si l'installation est activée (pas le bâtiment).
Dans le module ADMINISTRATION / CYLINDRE, cliquez sur le bouton AJOUTER UN ENREGISTREMENT dans la barre d’outils.

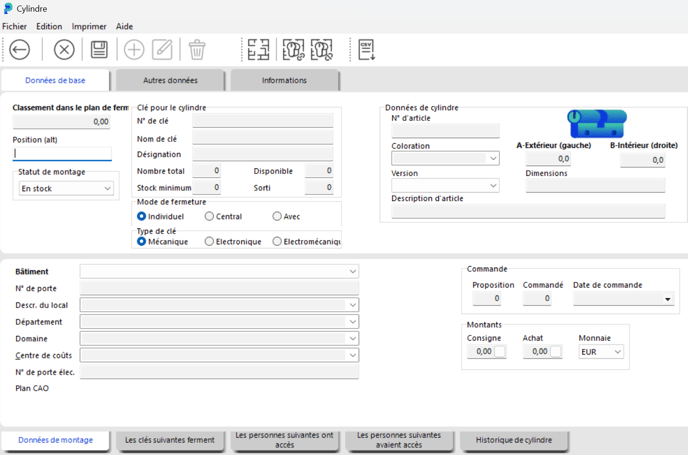

La fenêtre CYLINDRE s’ouvre.
Vous pouvez maintenant entrer les données du nouveau cylindre.
L’ordre provient du fabricant, correspondant à la ligne précédente dans le plan de fermeture. Les nouveaux ordres sont purement numériques, par exemple 1,00 ou 2,00. Grâce à l’utilisation de 2 décimales, jusqu'à 99 autres positions peuvent être insérées ultérieurement entre deux positions.
Remarque : Le numéro de clé est parfois appelé numéro de fermeture ou numéro de serrure et de clé.
Le champ Nombre total affiche le nombre de clés individuelles fournies avec ce cylindre ; portier®VISION additionne toutes les clés ayant le même numéro de clé dans la gestion des clés et affiche toujours ce total.
Les données du cylindre dans la partie droite décrivent le cylindre technique et sont toujours fournies par le fabricant. Certains fabricants, comme KABA, n'ont qu'un seul champ pour le type, la longueur, la couleur, etc. Dans portier, ces données sont affichées dans le champ Description de l'article.
Dans la partie inférieure de la fenêtre, les données d’installation sont saisies.
Les onglets en bas sont automatiquement mis à jour par portier pendant le fonctionnement.
Modifier / Supprimer un Cylindre
Dans le module ADMINISTRATION / CYLINDRE, cliquez sur le bouton LANCER RECHERCHE pour afficher tous les cylindres enregistrés de l’installation actuelle.
Étant donné que cette liste peut être très longue, vous pouvez également rechercher un cylindre spécifique en entrant les premiers caractères du numéro de clé du cylindre souhaité dans le champ NUMÉRO DE CLÉ. Lancez la recherche en cliquant sur LANCER RECHERCHE ou appuyez sur la touche ENTRÉE. Les cylindres correspondants s’affichent.
Sélectionnez le cylindre souhaité en cliquant dessus, puis cliquez sur le bouton MODIFIER.
Vous pouvez également double-cliquer directement sur le cylindre.
Dans les deux cas, la fenêtre CYLINDRE s’ouvre. Cliquez sur MODIFIER pour modifier les données existantes du cylindre.
Associer un Cylindre à un Plan CAD / Détacher un Cylindre d’un Plan CAD
portier VISION vous permet d’utiliser des plans de bâtiment. Vous associez une fois le cylindre à un plan de bâtiment, et portier VISION retrouve toujours ce plan et l’emplacement d’installation.
Remarque : Vous ne pouvez utiliser que les formats DXF et DWG pour associer un cylindre à un plan CAD. Ces formats sont pris en charge par tous les programmes AutoCAD.
Dans le module ADMINISTRATION / CYLINDRE, affichez le cylindre (comme décrit ci-dessus) que vous souhaitez associer à un plan CAD.
Dans cette fenêtre, vous verrez immédiatement si le cylindre est déjà associé à un plan CAD ; dans ce cas, un plan CAD symbolisé s’affiche.
Pour associer le cylindre actuel à un plan CAD, cliquez sur ASSOCIER LE CYLINDRE AU PLAN CAD.
Cliquez sur LANCER RECHERCHE pour afficher les plans CAD existants. Sélectionnez le plan CAD souhaité en cliquant dessus et quittez la fenêtre en cliquant sur VALIDER LE RÉSULTAT DE RECHERCHE.
La fenêtre PLAN CAD s’ouvre.

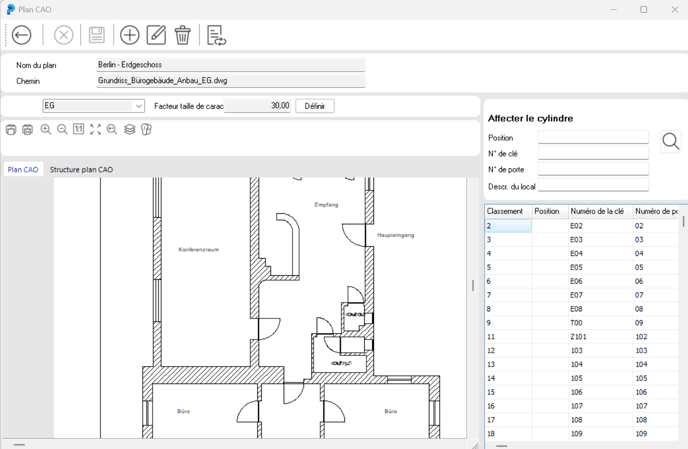

Dans la partie droite de la fenêtre PLAN CAD, vous voyez le cylindre actuel.

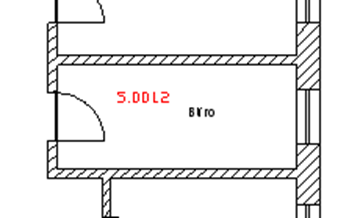

Pour associer le cylindre à une pièce, faites-le glisser dans la pièce souhaitée en maintenant le bouton gauche de la souris enfoncé. Le numéro de clé du cylindre sera affiché en rouge dans le plan CAD.
Quittez la fenêtre PLAN CAD en cliquant sur le bouton RETOUR.

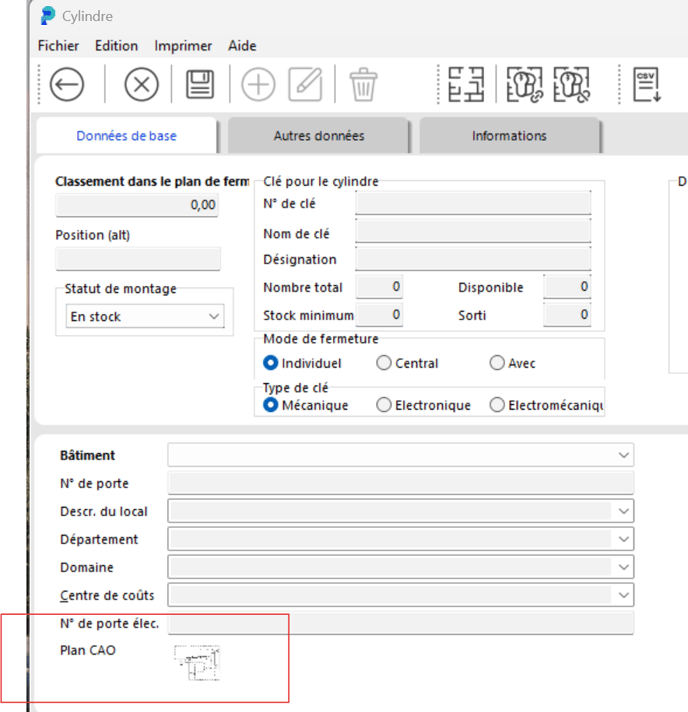

Vous revenez à la fenêtre CYLINDRE et, grâce à l’icône de plan CAD, vous voyez que le cylindre actuel est maintenant associé à un plan CAD.
Pour détacher le cylindre du plan CAD, cliquez sur DÉTACHER LE CYLINDRE DU PLAN CAD dans la fenêtre CYLINDRE.

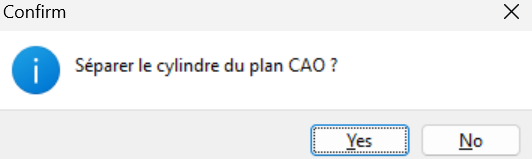

Confirmez la demande en cliquant sur OUI.
L’aperçu du plan CAD sera alors supprimé de la fenêtre CYLINDRE.
Alternativement, vous pouvez cliquer sur le numéro de clé rouge du cylindre dans le plan CAD. Une fenêtre s’ouvre, vous offrant différentes options :
- Accéder à la fenêtre CYLINDRE du cylindre actuel.
- Accéder à la fenêtre CLÉ de la clé actuelle.
- Accéder à la fenêtre MOUVEMENT DE CLÉ.
- Désinstaller le cylindre actuel.
- Détruire le cylindre actuel.
Informations Supplémentaires
Lorsque vous avez sélectionné un cylindre pour modification (comme décrit ci-dessus), vous trouverez dans la partie inférieure de la fenêtre CYLINDRE cinq onglets qui fournissent des informations supplémentaires sur la clé.+
- Où est installé le cylindre actuellement ?
Remarque : Pour effectuer des modifications, le cylindre doit être ouvert pour modification en cliquant sur le bouton MODIFIER. - Quelles clés ouvrent ce cylindre ?
Sont affichés les fermetures centrales, les fermetures communes ainsi que toutes les clés de groupe ou de fonction. - Qui a accès à cette pièce (via le cylindre) ?
- Qui a eu accès à cette pièce auparavant ?
- Où le cylindre était-il installé auparavant ?
